如果把现代科技比作一座摩天大楼，那“半导体”就是砌成这座大楼的每一块砖。

你手里的手机、电脑，甚至路边的充电桩，之所以能进行复杂的计算、发出无线信号，本质上都依赖于三种微观的“控电魔法”：PN 结、晶体管（BJT）和场效应管（MOSFET）。

今天，我们脱离晦涩的课本公式，用最直观、最硬核的微观视角，一口气看懂这三代核心元件是如何一步步颠覆世界的。

🔑 预备课：五个关键词，把"看不懂"拦在门外

1. 价电子——决定元素导电性的角色

原子由原子核与绕核的电子构成，其中最外层、参与原子间结合的电子称为价电子，元素的化学与导电特性主要由它决定。

硅是元素周期表第 14 号元素，有 4 个价电子。纯硅晶格中，每个硅原子与周围 4 个硅原子各共享 1 个价电子，形成稳定的共价键。每个价电子都被共价键"锁定"，几乎没有可以自由移动的载流子，所以纯净的硅导电性很差——这正是"半导体"名称的由来。

2. 掺杂——往晶格里掺入"多一个"或"少一个"电子

为了改变硅的导电性，工业上会人为掺入少量特定杂质原子，这个过程叫掺杂：

  • 掺磷（第 15 号元素，5 个价电子）：磷原子顶替硅原子的位置，4 个价电子参与共价键，多出的 1 个电子没有键可成，成为自由移动的载流子 → 电子富余的 N 型半导体
  • 掺硼（第 5 号元素，3 个价电子）：共价键缺 1 个电子，留下一个空位 → 空穴富余的 P 型半导体

后文的所有元件，都是在 N 型、P 型这两种"改性"硅的基础上做文章。

3. 空穴——共价键上的空位，等效的正电荷载流子

电子离开价键后留下的空位称为空穴。相邻键上的电子跃迁过来补位，空位便随之"移动"——宏观上，空穴可以当作一个带正电的载流子（物理上称准粒子）。P 型半导体的导电，就是空穴在晶格中接力迁移的结果。需要注意的是，空穴的迁移率低于电子，因此依赖电子导电的 N 型器件通常比 P 型更快。

4. 电压与电场——载流子的驱动力

电压是两点间的电势差，是电荷运动的驱动力。电场是电势在空间中的梯度，对电荷施力：正电荷沿电场方向受力，电子（负电荷）受力方向与之相反。掌握这一条，后文"内建电场从 N 区指向 P 区"这类表述就有了统一的解读工具。

5. 电流——载流子的定向输运

载流子（电子或空穴）的定向移动即电流。约定俗成上，电流方向与电子移动方向相反（与空穴移动方向一致），但这不影响理解——只需记住：有电流，就有载流子在流动。

🚀 序章：两层物质的世纪握手 —— PN结

一切故事的起点，源于两种被“动了手脚”的纯净硅晶体：

  • P 型半导体：掺了杂质，里面空位极多，这些空位叫空穴（带正电倾向）。
  • N 型半导体：掺了杂质，里面自由飞翔的电子极多（带负电倾向）。

当这两种半导体紧紧粘在一起的瞬间，微观世界的奇迹发生了：

   P型区 (空穴多)      |      N型区 (电子多)
 [  +   +   +   +  ]   |   [  -   -   -   -  ]
                       ∨
                 交界面自发复合
 [  +   +    |  负离子   正离子  |  -   -  ]
             |    -         +    |
             └───── 耗尽区 ──────┘
                 内建电场 (P←N)

1. 耗尽区与内建电场的诞生

N 区的电子看到 P 区有空位，本能地冲过去“填坑”；P 区的空穴也往 N 区跑。这就是扩散运动。

然而，电子和空穴复合后，在交界面留下了无法移动的原子残骸：

  • N 区边缘失去了电子，变成了带正电的正离子。
  • P 区边缘得到了电子，变成了带负电的负离子。

根据“电场从正电荷指向负电荷”的定义，一个从 N 区指向 P 区的“内建电场”在交界面硬生生建立了起来。这个区域因为没有了可以自由移动的载流子，被称为耗尽区。它像一个严厉的交通警察，死死挡住后面的电子和空穴，不让它们继续扩散。

2. 核心魔法：单向导电性

  • 正向通电（P 接正，N 接负）：外部电场和内建电场对着干，强行把警察（耗尽区）推开，大路朝天，电路瞬间导通。
  • 反向通电（P 接负，N 接正）：外部电场和内建电场沆瀣一气，耗尽区变得更宽，高山更加无法逾越，电路彻底截止。

这就是二极管的原理。它给电流立了规矩：只能单向通行。

⚡ 进阶：以小博大的“杠杆”—— 双极型晶体管（BJT）

光有单向导电还不够，人类需要“放大信号”，需要用微弱的力量去控制庞大的能量。于是，科学家把两个 PN 结拼在了一起，做成了 NPN 型三极管。

它的结构极具艺术感：发射区（E）、基区（B）、集电区（C）。

    发射极 (E)       基极 (B)        集电极 (C)
  ┌───────────┐    ┌───────────┐    ┌───────────┐
──┤ N型半导体 ├────┤ P型半导体 ├────┤ N型半导体 ├──
  └─────┬─────┘    └─────┬─────┘    └─────┬─────┘
 高掺杂(电子极多)  极薄(空穴极少)      面积大

1. 逼仄的“夹缝”与强力吸盘

为了让这个结构实现放大，必须给它设定一个特殊的外部电压顺序：$V_C > V_B > V_E$。

  • 发射结（B-E）正偏：B 电位比 E 高 0.7V 左右。发射区（E）那密密麻麻的自由电子，瞬间被推向基区（B）。
  • 集电结（C-B）反偏：C 电位的电压非常高（比如 5V、12V），在 C 和 B 之间形成了一个极其恐怖的反向强电场（吸力）。

2. 改变世界的三步曲

  1. 发射：大量电子从 E 区浩浩荡荡冲进 B 区。
  2. 复合（极少）：基区（B）被故意做得很薄，而且里面的空穴很少。冲进来的电子大军中，只有大约 1% 的倒霉蛋与基区的空穴复合了，这形成了微小的基极电流 $I_B$。
  3. 收集（极多）：剩下 99% 的电子还没反应过来，一抬头，就被 C 区那强大的反向电场像吸尘器一样，跨越边界全部吸入了集电区（C），形成集电极电流 $I_C$。

3. 杠杆效应

因为 $I_C$ 和 $I_B$ 来源于同一批电子，它们存在着死板的比例关系：$I_C = \beta \cdot I_B$。

平时说的 $V_{BE}$ 维持在 0.7V 导通，其实它在微观上有着毫伏级别的精细起伏。这个微小的电压起伏通过陡峭的指数曲线，引起了 $I_B$ 的波动，进而让输出电流 $I_C$ 产生了成百上千倍的巨幅吞吐！

这就是晶体管的放大作用——用基极的微小汗水，撬动集电极的惊涛骇浪。

👑 终极一战：不吸电流的“控场之王”—— 场效应管（MOSFET）

传统晶体管（BJT）很伟大，但它有一个致命的缺陷：它是电流控制元件。想要维持大电流输出，基极就必须源源不断地塞入电流。在现代包含数百亿晶体管的 CPU 芯片里，如果每个管子都要吸电流，芯片瞬间就会因为功耗过大而化为灰烬。

为了打破这个魔咒，MOSFET（场效应管）横空出世。它用“空间层叠”和“纯电场操控”，彻底改变了游戏规则。

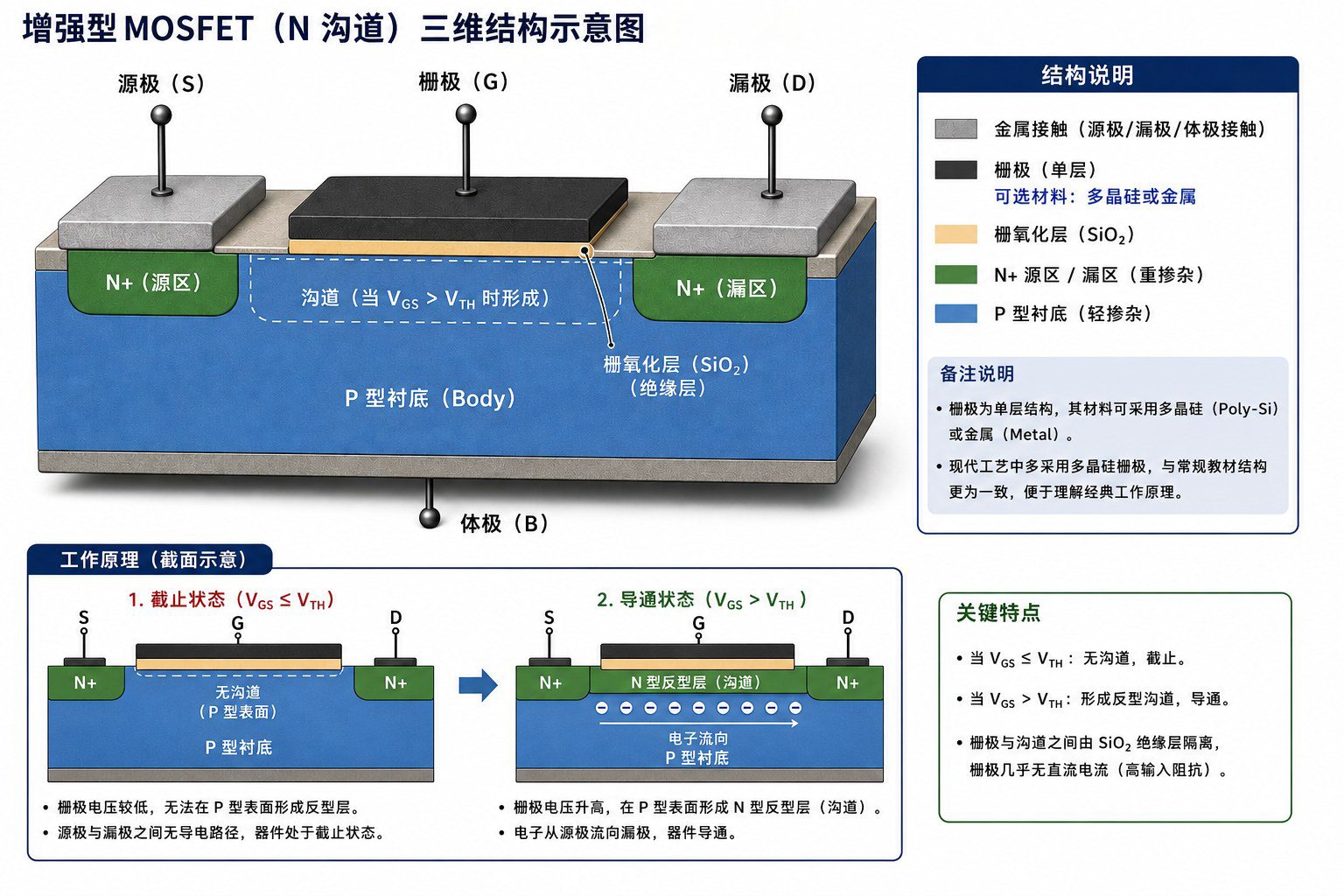

MOSFET 立体结构示意图

1. 楼上与楼下的“无声隔空发功”

MOSFET 在立体结构上非常精妙：

  • 栅极（G） 在最上层，紧接着是一层绝对不漏电的二氧化硅绝缘层。
  • 源极（S）和漏极（D） 在下层的左右两侧，是两块 N 型半导体。
  • 中间的走廊是一块 P 型半导体。

平时状态下：左右两门（N 型）中间隔着一座 P 型的高山（势垒）。由于两个背靠背 PN 结的存在，电子根本过不去，两端绝对断路。

2. 奇迹的“反型层”

当我们在上层的栅极（G）施加一个正电压时，正电荷在栅极聚集。

虽然有绝缘层的阻挡，电流无法向下穿透，但电场可以无视阻挡！

  1. 下层走廊（P 型区）里的自由电子受到强烈的异性吸引，开始疯狂地向绝缘层下方的表面集结。
  2. 随着电子越聚越多，这个原本是 P 型的表面区域，因为电子浓度压倒性胜出，被迫在物理性质上“背叛”了自己，反转变成了 N 型半导体！这个由电子临时拼凑出来的平地，被称为反型层（导电沟道）。
  3. 高山被夷为平地。现在，从左到右连成了一条纯粹由电子铺成的“高速公路”（N → N → N）。左右两门瞬间完美导通。

3. 沟道的“阴阳两面”：NMOS 与 PMOS

前面两节描绘的是 MOSFET 最主流的面孔——N 沟道（NMOS）。它还有一个极性相反的变体 P 沟道（PMOS），两种沟道对电压的响应恰好互补：

  • NMOS（N 沟道）：走廊是 P 型，源漏是 N+ 掺杂。栅极电压高过阈值（$V_{GS} > V_{TH}$）时，走廊表面形成电子反型层——它是“高电平闭合”的开关，导通时把电流往下拉，天生擅长传 0。
  • PMOS（P 沟道）：走廊是 N 型，源漏是 P+ 掺杂。栅极电压比源极低出足够多（$V_{GS} = -V_{DD} < V_{TH}$）时，走廊表面形成空穴反型层——它是“低电平闭合”的开关，导通时把电流往上抬，天生擅长传 1。

两种沟道极性相反、行为互补，正是 CMOS 中“互补”（Complementary）二字的由来。

4. 为何它能超越传统晶体管？

  • 零静态功耗：因为绝缘层的存在，栅极不消耗哪怕一个电子的电流。它只靠电压产生的电场去控场。
  • 微型化奇迹：结构简单，没有复杂的深度掺杂要求，可以通过光刻工艺无限缩小到 3 纳米、2 纳米，从而在一颗芯片里塞进几百亿个逻辑开关。

🔗 决胜局：阴阳调和的“互补双侠”—— CMOS

如果说 MOSFET 是单手掀起巨浪的开关，那么 CMOS 就是让两只开关“阴阳调和”的终极组合。CMOS（互补金属氧化物半导体，Complementary Metal-Oxide-Semiconductor）用一个 PMOS 配一个 NMOS 结对成军，从此彻底征服了数字世界。

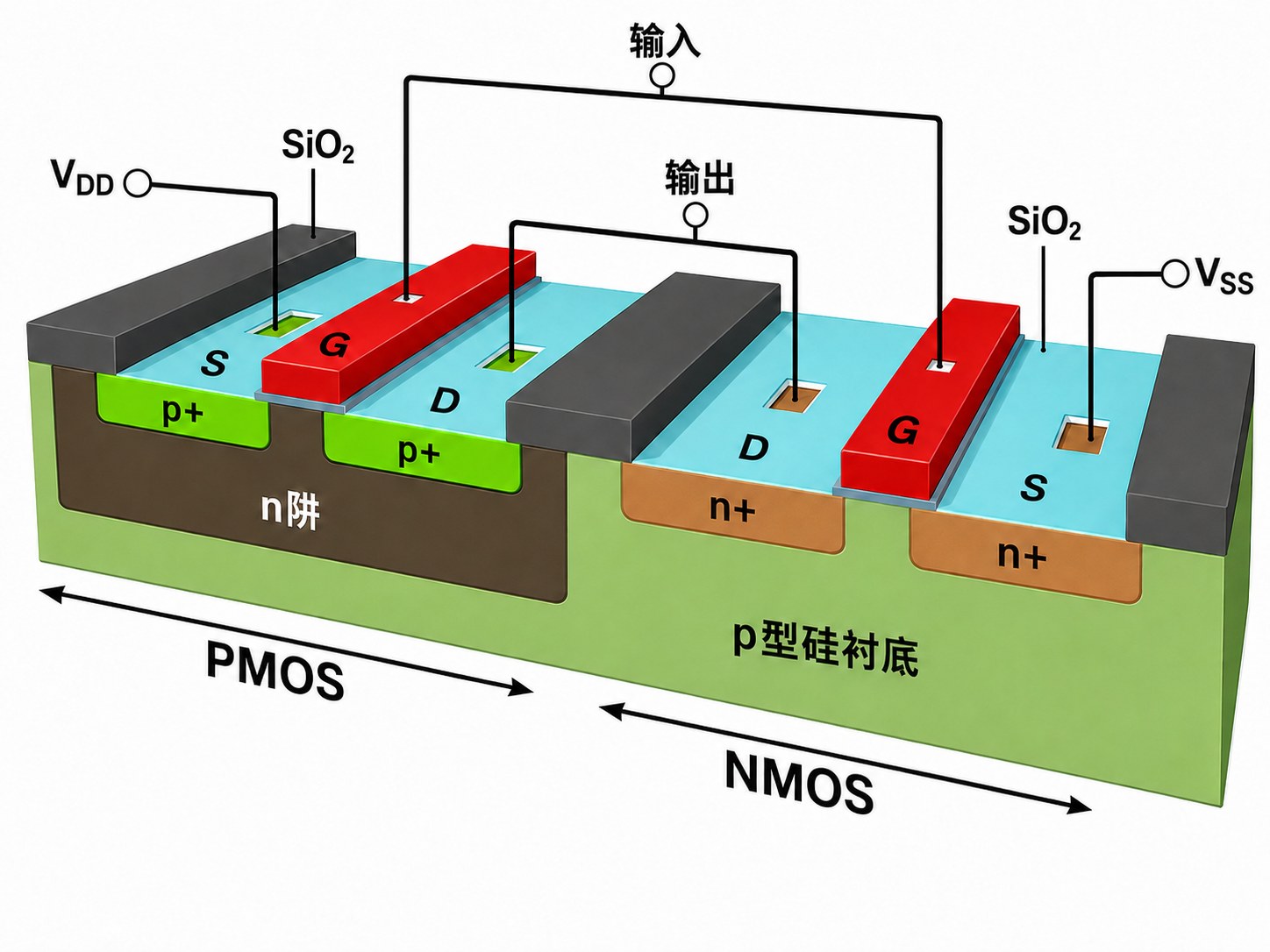

CMOS 互补结构示意图

1. 一对互补的“门卫”

CMOS 的最小单元由两只 MOSFET 组成——正是上一章见过的那对镜像兄弟：

  • NMOS 守在下方接地 GND，负责把输出往下拽；
  • PMOS 守在上方接电源 $V_{DD}$，负责把输出往上抬；
  • 两只管子共享同一个栅极（输入），并沿竖直方向首尾串联成一条链：$V_{DD}$ → PMOS → NMOS → GND。输出 $V_{out}$ 就接在两只管子漏极相连的中间节点上——谁导通，输出就被拉向谁那边。

各节点的电压一目了然（以现代芯片 $V_{DD} = 1\text{V}$ 为例，老工艺则为 3.3V 或 5V）：

节点 位置 电压
$V_{DD}$（电源） 接 PMOS 源极 $+1\text{V}$
GND（地） 接 NMOS 源极 $0\text{V}$
输入 $V_{in}$ 两只管子的公共栅极 只有两档：$0\text{V}$ 或 $+1\text{V}$
输出 $V_{out}$ PMOS 漏极与 NMOS 漏极相连的中间节点 非 0 即 1：$+1\text{V}$ 或 $0\text{V}$

2. 翻天覆地的“反相魔术”

输入只有两种状态，场面永远干净利落（同样以 $V_{DD} = 1\text{V}$ 为例）：

  • 输入 0（0V 低电平）：NMOS 不给面子（$V_{GS} = 0 - 0 = 0\text{V} < V_{TH}$，截止），PMOS 欣然赴约（$V_{GS} = 0 - V_{DD} = -1\text{V} < V_{TH}$，导通）。输出被 PMOS 稳稳拉向 $V_{DD}$——输出 $+1\text{V}$（逻辑 1）。
  • 输入 1（+1V 高电平）：风水轮流转。PMOS 闭门谢客（$V_{GS} = V_{DD} - V_{DD} = 0\text{V} < V_{TH}$，截止），NMOS 大开门户（$V_{GS} = V_{DD} - 0 = +1\text{V} > V_{TH}$，导通）。输出被 NMOS 牢牢按到 GND——输出 $0\text{V}$（逻辑 0）。

0 进来 1 出去，1 进来 0 出去——这就是数字电路最基础的构件：反相器。而互补的妙法远不止于此：在反相器的基础上每多堆一对管子，就多一种新花样——PMOS 与 NMOS 各加一只串联或并联，便得到与非门、或非门。从反相器到门电路，再到加法器、寄存器，最后拼出整颗 CPU。

3. 从门到逻辑：数学的魔法

反相器只会“翻面”，可逻辑世界还需要“与、或、非”的组合运算。答案藏在同一套互补思想里：

  • 与非门（NAND）：在反相器上加一只 PMOS 并联、一只 NMOS 串联，输出 $\overline{A \cdot B}$——输入全 1 才出 0。
  • 或非门（NOR）：加一只 PMOS 串联、一只 NMOS 并联，输出 $\overline{A + B}$——输入全 0 才出 1。

德摩根定律给出了“与非、或非”与“与、或、非”之间的换算关系：

$$\overline{A \cdot B} = \overline{A} + \overline{B}, \qquad \overline{A + B} = \overline{A} \cdot \overline{B}$$

更妙的是，光凭 NAND 一种门，就能变出全部三种基本运算：

  • 把两个输入接在一起，NAND 就退化成“非”：$\overline{A} = \overline{A \cdot A}$
  • NAND 之后接一个反相器，就是“与”：$A \cdot B = \overline{\overline{A \cdot B}}$
  • 套一次德摩根律，就是“或”：$A + B = \overline{\overline{A} \cdot \overline{B}}$

既然“非、与、或”能表达任意布尔函数——从一位加法器的进位逻辑，到 CPU 指令译码器里上千万次判断——那么整颗芯片，本质上都只是 NAND（或 NOR）门的一次次堆叠。

4. 为何 CMOS 能一统数字江山？

  • 静态零功耗：无论输入是 0 还是 1，总有且仅有一只管子导通，$V_{DD}$ 到 GND 之间永远是断路。没有电流就没有功耗——几百亿只管子静静待命，却几乎不耗电。
  • 满摆幅输出：输出的不是“半吊子电压”，而是干干净净的 $V_{DD}$ 或 GND。逻辑 0/1 分得清清楚楚，抗干扰能力拉满。
  • 闪电般的速度：从 0 到 1、从 1 到 0，只靠电场翻转、不靠电流搬运，轻轻松松做到每秒几十亿次的开关。

📝 总结：半导体家族的微观心法

从 PN 结到 BJT，再到如今统治芯片世界的 MOSFET，人类对电能的控制完成了一次从“肉搏”到“意念控场”的史诗级进化：

元件名称 核心微观机制 控场绝活 核心用途
PN结 空间电荷区建立内建电场 单向导电：挡住反向，放行正向 整流、检波（二极管）
晶体管 (BJT) 极薄基区配合强电场吸流 电流控电流：用微小 $I_B$ 撬动巨大 $I_C$ 音频放大、大功率驱动
场效应管 (MOSFET) 电容隔空吸引电子形成反型层 电压控电流：只用电场，不吸电流 电脑CPU、数字逻辑芯片（开关）
CMOS 反相器 一对互补 MOSFET 交替开关 电压控电压：静态零功耗的逻辑翻转 数字芯片、CPU（逻辑运算）

正是这小小的电子与空穴、电场与势垒的博弈，构成了我们这个信息时代的全部底座。当你在屏幕上滑动阅读完这篇文章时，你手机里已经有数以十亿计的 MOSFET 正以 CMOS 互补对的形式并肩作战，在不消耗一丝静态电流的情况下，完成着无数次“0”与“1”的隔空翻转。
